座ぐりドリル｜平らな穴を作成する切削工具

2024.10.03

座ぐりドリル

座ぐりドリルとは、金属加工や木工において、ボルトやナットの座面を作るために使用される特殊なドリルである。通常のドリルとは異なり、穴を開けるだけでなく、その周囲の面を平らに整えることを目的としている。主に皿ネジやボルトが平らに収まるための座面を作るために使われ、仕上がりが美しく、安定した取り付けが可能になる。普通のボルトや六角穴付きボルトの深座ぐり穴を加工する場合、それぞれ専用の座ぐりドリル・深座ぐりドリルを用いる。なお、深座ぐり加工は、エンドミルで行う場合も多い。

Table Of Contents

構造と形状

座ぐりドリルは、刃先が丸みを帯びており、先端部分で穴を開け、その周囲の部分で面を削る構造になっている。通常のドリルとは異なり、ドリルの先端には切削力が弱く、周囲の刃で主に作業を行う。これにより、ネジやボルトの頭が平らに座るための座面が形成される。座ぐりドリルにはさまざまなサイズや形状があり、用途や素材に応じて選ばれる。

一般的な座ぐりドリルの種類

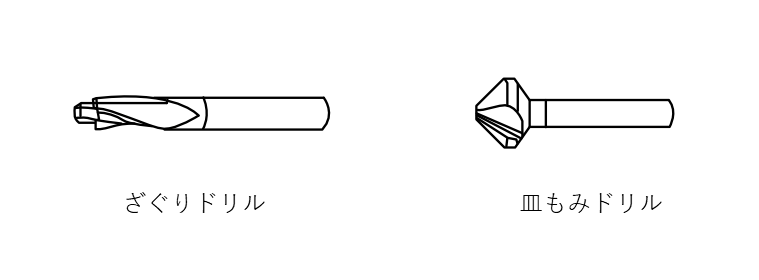

座ぐりドリルにはいくつかの種類が存在する。代表的なものには、90度の角度を持つ皿ネジ用の皿もみドリルや、フラットな座面を作るための円形座ぐりドリルなどがある。また、特定の用途向けに設計された特殊形状のドリルも存在し、特に精密な加工が求められる機械部品の組み立てに用いられる。用途に応じたドリルの選定が、加工精度と仕上がりの品質を左右する。

加工方法

座ぐりドリルの穴の種類

座ぐりドリルは、特に機械加工や木工で多く利用される。例えば、機械の部品を組み立てる際に、ネジやボルトの頭が部品表面と平らに合うようにするために使われる。また、木材の加工では、皿ネジを使用する際に座ぐりドリルで下穴と座面を作り、ネジを木材の表面に埋め込む形で固定することが多い。これにより、ネジが突き出すことなく、滑らかな仕上がりを実現できる。

皿もみ

皿もみは、皿ネジを使用する際に、ネジの頭が材料に埋まるように行う座ぐり加工である。材料表面を斜めに削り、ネジが材料と一体化するため、美しい仕上がりが得られる。この加工は木材や金属問わず広く用いられ、ネジの頭が出ないことで安全性が向上する。また、装飾的な目的でも皿もみが使用されることがある。

座ぐり穴

座ぐり穴は、ネジやボルトを埋め込むために、通常の穴とは異なり、周囲の面が平らになるように加工された穴である。この穴により、ネジやボルトの頭が材料の表面と同一平面になるため、外観が整い、機械的な安定性も向上する。座ぐり穴は、特に皿ネジや六角ボルトの固定に多用され、機械や建築の分野で重要な役割を果たす。座ぐるともいい、近年では部材が滑らかなことが多いため、「座ぐり」というと深座ぐり穴を指すことが多い。

深座ぐり

深座ぐりは、最もよく用いられる座ぐり加工で、沈み穴ぐりとも呼ばれ、六角穴付きボルトの座の部分の加工に用いられる。エンドミルで加工することが多く、ボルトが部品に埋まることで、突出せず滑らかな仕上がりが得られる。この加工は、機械部品の組み立てや装置の固定に多く用いられ、精度が要求される場合が多い。

材質と選び方

座ぐりドリルは、加工する素材に応じて選ぶことが重要である。金属加工には、硬度の高いハイス鋼（HSS）や超硬素材の座ぐりドリルが適しており、長寿命で高精度な加工が可能である。一方、木材加工には、硬さを持ちながらも比較的柔らかい鋼製のドリルが使用されることが多い。ドリルのサイズや形状も、加工するネジやボルトのサイズに合わせて選ぶ必要がある。

座ぐりドリルの用途

座ぐりドリルは、さまざまな分野で使用されており、特に機械加工や建築、家具製作などで重宝されている。例えば、ボルトやねじの頭部が平面に収まるように座ぐりを行うことで、機械部品同士が正確に組み合わさり、長期間の使用にも耐える強固な結合が可能となる。さらに、座ぐり加工を施すことで、美観を損なわず、製品全体の仕上がりを向上させる効果がある。一般的なものには、フラットシートメタル用、木材用、金属用等があり、調整可能なモデルも存在し、異なるサイズのネジやボルトに対応できる。

フラットシートメタル用

フラットシートメタル用の座ぐりドリルは、金属の薄いシートを加工するために設計されている。通常、鋼やアルミニウムなどの金属シートに使用され、ネジやボルトの頭部が完全に沈むように座ぐり加工を施すことができる。

木材用

木材用の座ぐりドリルは、木工製品の製作において、ネジやボルトの頭部を木材表面に埋め込むために使用される。これにより、ネジやボルトの露出を避け、仕上がりが美しくなる。また、家具の製作や建築物の仕上げ作業においても広く利用されている。

金属用

金属用の座ぐりドリルは、ステンレス鋼やチタンなどの硬い金属を加工するために設計されている。通常、特殊なコーティングが施されており、耐摩耗性と耐久性に優れている。このタイプのドリルは、産業用機械や航空機製造など、高精度な加工が求められる場面で使用される。

カウンターシンクドリル

カウンターシンクドリルとは、座ぐり加工を行った後に、ネジやボルトの頭部が斜めに収まるように、さらに広げるための工具である。これにより、より深く確実に頭部が埋め込まれることが可能となる。

手動と電動工具の違い

座ぐりドリルは、手動工具と電動工具のどちらでも使用できる。手動工具の場合、精密な作業が求められる場合に適しており、特に木工では微調整がしやすい。一方、電動工具では、効率よく大量の作業をこなすことができ、金属加工や機械加工では主に電動工具で使用されることが多い。適切な工具を選ぶことで、作業効率や仕上がりが大きく向上する。

座ぐりドリルの使用上の注意点

座ぐりドリルを使用する際には、いくつかの注意点がある。まず、ドリルの回転速度や押し付ける力が重要で、特に金属加工では過度な力を加えるとドリルが破損する恐れがある。また、使用前にドリルの刃が適切に研がれているか確認することが必要である。刃が鈍っている場合、加工面が粗くなったり、正確な座面が形成されないことがあるため、定期的なメンテナンスが求められる。

メンテナンスと保管

座ぐりドリルのメンテナンスは、加工の品質を維持するために非常に重要である。特に、刃先が摩耗すると座ぐり加工の精度が低下するため、定期的に研磨を行うことが推奨される。また、保管時には、湿気を避け、刃先を保護するためのカバーを使用することが望ましい。適切な保管とメンテナンスを行うことで、座ぐりドリルの寿命を延ばし、長期間にわたって高品質な加工が可能になる。
